Quando uma captura é efetuada em seu eletrocardiógrafo, um trecho de aproximadamente 11 segundos (do instante em que se pediu o registro para trás) é memorizado e é exibido na tela do computador. Na tela de Captura, clique sobre o botão “Medidas” para ter acesso à janela de medidas.

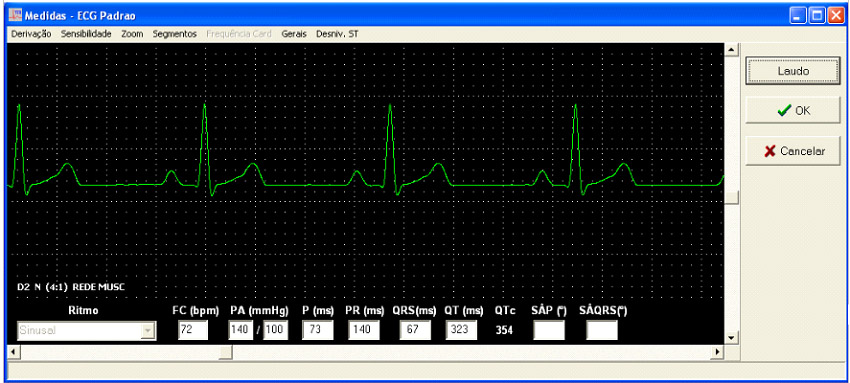

A Janela de Medidas

A janela de medidas apresenta um pequeno segmento do traçado de uma derivação. Para uma observação mais detalhada, o traçado é exibido ampliado.

Uma série de campos com as medidas mais utilizadas está situada junto à borda inferior. Estes valores serão copiados para o Laudo Padrão e ficarão disponíveis para serem inseridos no Relatório Livre, assim que o botão “Laudo” for pressionado. Ao posicionar o cursor nos campos “FC” e “P”, o programa orienta o usuário a posicionar barras de medidas sobre o traçado, para facilitar sua execução.

Opções do ECG Digital
No alto da tela, existe um menu com as opções descritas a seguir:

Derivação

Permite mudar as derivações que são exibidas na tela (D1, D2, D3, aVR, aVL, aVF, V1, V2, V3, V4, V5, V6).

Sensibilidade e Zoom

Controlam o tamanho do sinal apresentado.

Segmentos

Permite medir a duração dos segmentos mais importantes do eletrocardiograma (onda P, segmento PR, entre outras) de uma maneira muito prática. Utiliza-se o mouse do seu computador para marcar os pontos sobre o traçado e o programa vai orientando.

Frequência Card (Frequência Cardíaca)

Essa função permite que se transfira para o Laudo do exame o valor preciso da frequência cardíaca do paciente, no instante do registro. Após fazer as demarcações no início e no final de dois intervalos R-R consecutivos, o programa calculará o valor da freqüência, que aparecerá no campo FC (bpm), e o tempo, em milisegundos (entre uma barra e outra), será exibido junto a uma das barras (neste caso, é o intervalo R-R).

Gerais

Pode-se medir um intervalo qualquer de tempo, ou medir uma amplitude (ou diferenças de amplitude) qualquer. Use a opção “Tempos” para medir um intervalo, ou a opção “Amplitudes” para a medida de amplitudes.

Desniv. ST (Desnivelamento do Segmento ST)

Mede o desnivelamento do segmento ST (na verdade, o desnivelamento do “ponto Y”) em relação ao nível da linha de base, em milímetros (os mesmos que seriam medidos na sensibilidade N).
